Cisco СИСКО3925/К9

Каталог

Cisco СИСКО3925/К9

Нет отзывов

Маршрутизатор Cisco 3925, модульный модуль Services Performance Engine (SPE) 100, который можно модернизировать для еще более высокой производительности по мере развития сред WAN следующего поколения.

Краткие характеристики

На рис. 1 показан внешний вид CISCO3925/K9.

CISCO3925/K9

В Таблице 1 приведены краткие характеристики CISCO3925/K9.

Код продукта	СИСКО3925/К9
Модуль Services Performance Engine	с ТФЭ 100
Стойки	3U
Интерфейсы	3 встроенных порта Ethernet 10/100/1000 с 2 портами с возможностью подключения RJ-45 или SFP
Слоты расширения)	2 слота для сервисных модулей 1 слот модуля внутренних служб 4 слота для встроенных цифровых сигнальных процессоров (DSP) 4 слота для плат расширенного высокоскоростного интерфейса WAN (EHWIC)
БАРАН	1 ГБ (установлено) / 2 ГБ (макс.)
Флэш-память	256 МБ (установлено) / 8 ГБ (макс.)
Размеры	47,6 см х 43,8 см х 13,3 см
Вес упаковки	27,78 кг

информация о продукте

На рис. 2 показана передняя панель маршрутизатора Cisco 3925.

CISCO3925/K9 Front panel

Примечание:

① Переключатель включения/выключения ② Разъем питания ③ Зона светодиодов

В Таблице 2 показано описание области светодиодов.

ВЕЛ	Описание
Светодиодный индикатор состояния системы	Сплошной зеленый	Сплошной зеленый цвет указывает на нормальную работу.
	Мигающий зеленый	Система загружается или находится в режиме мониторинга ПЗУ.
	Янтарь	Системная ошибка.
	Выключенный	Отключено питание или неисправна системная плата.
Светодиод состояния ACT	Постоянный или мигающий зеленый	Непрерывный или мигающий индикатор указывает на активность пакетов между механизмом пересылки и маршрутизации и любым портом ввода-вывода.
Светодиод состояния ACT	Выключенный	Передачи пакетов не происходит.
ПОЭ	Зеленый	Питание IP-телефона включено.
ПОЭ	Янтарь	Питание IP-телефона не включено.
ПС1/ПС2	Зеленый	Система работает.
ПС1/ПС2	Янтарь	Система не работает.

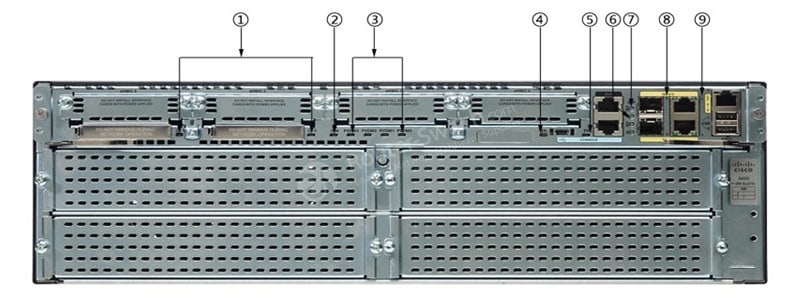

На рис. 3 показана задняя панель маршрутизатора Cisco 3925/K9 со светодиодами.

CISCO3925/K9 Back LED

Примечание:

① Compact flash 0 и 1 (0, справа) ② ISM ③ PVDM3 0,1,2 и 3 (0, крайний справа) ④ EN (включение консоли USB) ⑤ EN (включение консоли RJ-45) ⑥ SFP S ⑦ SFP EN ⑧ S (скорость) ⑨ L (связь)

В Таблице 3 приведено описание этих светодиодов на задней панели.

ВЕЛ	Цвет	Описание	Расположение
Компактная флэш-память 1	Зеленый	Флэш-память занята.	Задняя панель
	Янтарь	Инициализирован с ошибкой.
	Мигающий зеленый затем выключается	CompactFlash готов к удалению.
Компактная флэш-память 0	Зеленый	Флэш-память занята.	Задняя панель
	Янтарь	Инициализирован с ошибкой.
	Мигающий зеленый затем выключается	CompactFlash готов к удалению.
С (скорость)	1 мигание + пауза	Порт GE работает на скорости 10 Мбит/с.	Задняя панель
	2 мигания + пауза	Порт GE работает на скорости 100 Мбит/с.
	3 мигания + пауза	Порт GE работает на скорости 1000 Мбит/с.
Л (ссылка)	Зеленый	Связь GE установлена.	Задняя панель
Л (ссылка)	Выключенный	Канал GE не установлен.	Задняя панель
RU (консольный порт RJ-45)	Зеленый	Консольный порт RJ-45 активен.	Задняя панель
EN (последовательный консольный порт USB)	Зеленый	Консольный порт USB активен.	Задняя панель
ИСМ	Зеленый	Инициализировано.	Задняя панель
	Янтарь	Инициализирован с ошибкой.
	Выключенный	Не установлен.
ПВДМ3 0,1,2 и 3	Зеленый	PVDM инициализируется.	Задняя панель
	Янтарь	PVDM обнаружен, но не инициализирован.
	Выключенный	ПВДМ не установлен.
СФП С	Мигающий зеленый	Частота мигания указывает на скорость порта.	Задняя панель
SFP EN	Выключенный	Нет.	Задняя панель
	Зеленый	Присутствует и включен.
	Янтарь	Присутствует с неудачей.

На рис. 4 показана задняя панель маршрутизатора Cisco 3925 со слотами и портами.

CISCO3925/K9 Back Slot

Примечание:

① Compact flash 0 и 1 (0, справа) ② EHWIC 0,1,2 и 3 (0, крайний справа) ③ Последовательный порт USB ④ Последовательный консольный порт RJ-45 ⑤ Порт AUX ⑥ SFP 1 и SFP 2 (2, вверху) )

⑦ Порт Ethernet 10/100/1000 GE 0/1 и GE 0/2 (GE 0/1, нижний) ⑧ Порт Ethernet 10/100/1000 GE 0/0 ⑨ USB 0 и USB 1 (1, вверху) ⑩ Заземление ⑪ Слоты сервисного модуля

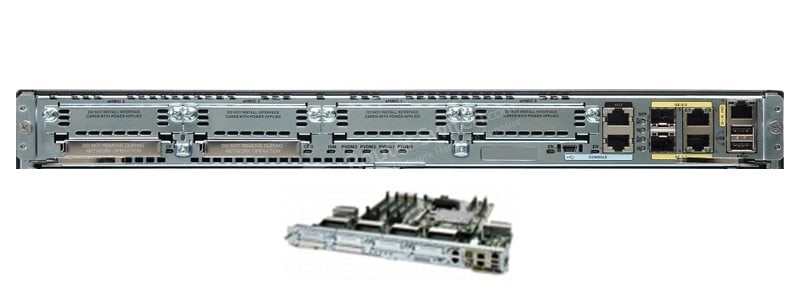

На рис. 5 показана область SPE, и вы можете обновить эти слоты и порты непосредственно с помощью одного модуля SPE.

Cisco серии 3900 предлагает заменяемые SPE, которые позволяют вам защитить ваши первоначальные инвестиции в платформу Cisco 3900 в течение более длительного периода времени и масштабировать производительность маршрутизатора по мере роста вашей сети и потребностей филиала.

CISCO3925E/K9 SPE

Модули и лицензия

В таблице 4 показаны модули и лицензии для этого маршрутизатора.

Модели	Описание
C3900-SPE100/K9	Cisco Services Performance Engine 100 для Cisco 3925 ISR. (Это настраиваемый элемент в CISCO3925/K9.)
СМ-ЭС3Г-16-П	Enhanced EtherSwitch Service Module, коммутация L2/L3, 16* портов 10/100/1000 GE, Enhanced POE, технология Cisco EnergyWise
СМ-ЭС3Г-24-П	Enhanced EtherSwitch Service Module, коммутация L2/L3, 24 порта 10/100/1000 GE, Enhanced POE, технология Cisco EnergyWise
ВВИК3-2МФТ-Г703	Голосовая/WAN-карта Cisco VWIC3-2MFT-G703
ХВИК-2Т	2-портовая плата последовательного интерфейса WAN Плата высокоскоростного интерфейса WAN маршрутизатора Cisco
EHWIC-1GE-SFP-CU	Маршрутизатор Cisco 1900, 2900, 3900 Плата EHWIC WAN EHWIC-1GE-SFP-CU
EHWIC-4ESG	Четырехпортовая интерфейсная карта коммутатора Gigabit Ethernet 10/100/1000 Base-TX для маршрутизаторов Cisco 1900 2900 3900
ИСМ-СРЭ-300-К9	Модуль внутренних служб (ISM) с модулем Services Ready Engine
ПВДМ3-16	16-канальный голосовой DSP-модуль высокой плотности
МЕМ-CF-256U1GB	Обновление Compact Flash с 256 МБ до 1 ГБ для Cisco 1900, 2900, 3900
МЕМ-CF-256U2GB	Обновление Compact Flash с 256 МБ до 2 ГБ для Cisco 1900, 2900, 3900
МЕМ-CF-256U512MB	Обновление CF с 256 МБ до 512 МБ для Cisco 1900, 2900, 3900 ISR
МЕМ-CF-256U4GB	Обновление Compact Flash с 256 МБ до 4 ГБ для Cisco 1900, 2900, 3900
МЕМУСБ-1024ФТ	USB-флеш-токен на 1 ГБ
Лицензии	Описание
L-FL-39-HSEC-K9=	Лицензия Cisco 3900 L-FL-39-HSEC-K9 Лицензия на соответствие экспортным ограничениям США для серии 3900
Л-ФЛ-39-СНА=	Лицензия на маршрутизатор Cisco 3900 — FL-39-SNA = лицензия SNA на электронную доставку для Cisco 3925/3945 для Cisco серии 3900
L-SL-39-APP-K9=	Лицензия Cisco Application Experience License серии ISR 3900 — включает лицензии для: AppX, DATA и WAASX.
Л-СЛ-39-СЕК-К9=	Лицензия Cisco 3900 L-SL-39-SEC-K9 Security E-Delivery PAK для Cisco серии 3900
Л-СЛ-39-УК-К9=	Лицензия Cisco 3900 L-SL-39-UC-K9 Пакет электронной доставки унифицированных коммуникаций для Cisco серии 3900

Получить больше информации

У вас есть вопросы о маршрутизаторе Cisco 3925/K9?

Свяжитесь с нами сейчас через чат или напишите на адрес sales@router-switch.com.

Характеристики

DRAM-память 1 ГБ (установлено) / 2 ГБ (макс.)

Алгоритм шифрования SSL

Всего слотов расширения (бесплатно) 4 ( 4 ) х EHWIC 4 ( 4 ) х ПВДМ 2 ( 1 ) карта памяти CompactFlash 1 (1) слот расширения 2 ( 2 ) х сервисный модуль (СМ)

Емкость Сеансы Cisco Unified Communications Manager Express: 250 Сеансы Cisco Unified SRST: 730

Интерфейсы маршрутизатора 3 порта 10Base-T/100Base-TX/1000Base-T — RJ-45 Управление: 1 х консоль - RJ-45 Управление: 1 x консоль - mini-USB Type B Серийный номер: 1 вспомогательный - RJ-45 Высокоскоростной USB: 2 x 4-контактный USB тип A 2 x SFP (мини-GBIC)

Масса 39 фунтов (17,7 кг)

Номер детали производителя СИСКО3925/К9

Пакет Уайт 61,3 фунта (27,78 кг)

Программное обеспечение IOS в комплекте IP-база Cisco IOS

Производитель Сиско Системс, Инк

Протокол маршрутизации OSPF, IS-IS, BGP, EIGRP, DVMRP, PIM-SM, IGMPv3, GRE, PIM-SSM, статическая маршрутизация IPv4, статическая маршрутизация IPv6, на основе политик маршрутизация (PBR)

Протокол передачи данных Ethernet, быстрый Ethernet, гигабитный Ethernet

Протокол удаленного управления СНМП, РМОН

Размеры (Ш × Г × В) 18,74 × 17,24 × 5,24 дюйма (47,6 × 43,8 × 13,3 см)

Светодиодные индикаторы состояния Индикаторы Ссылочная активность, мощность

Сетевой/транспортный протокол IPSec, PPPoE, L2TPv3

Силовое устройство Источник питания - внутренний

Соответствие стандартам CISPR 22, класс A, CISPR 24, EN55024, EN55022, класс A, EN50082-1, AS/NZS 60950-1, AS/NZ 3548, класс A, CAN/CSA-E60065-00, ICES-003, класс A, CS-03, FCC CFR47, часть 15, EN300-386, UL 60950-1, IEC 60950-1, EN 60950-1, CSA C22.2 № 60065, BSMI CNS 13438

Технология подключения Проводной

Тип продукта Маршрутизатор

Требуемое напряжение 120/230 В переменного тока (47/63 Гц)

Фактор формы Настольный - модульный - 3U

Флэш-память 256 МБ (установлено) / 8 ГБ (макс.)

Функции Защита брандмауэра, поддержка VPN, поддержка MPLS, поддержка системного журнала, фильтрация контента, поддержка IPv6, взвешенная справедливая организация очереди на основе классов (CBWFQ), взвешенное случайное раннее обнаружение (WRED), качество обслуживания (QoS), динамическая многоточечная VPN (DMVPN)
